在電子設備運行周期中，開機瞬間是風險高發節點。當開關閉合時，電流會快速涌向電路中的大容量濾波電容，此時極易產生浪涌電流 —— 其峰值可能達到正常工作電流的數十倍，足以對整流橋、保險絲、繼電器觸點等關鍵元件造成不可逆損傷，輕則縮短設備使用壽命，重則直接導致開機失敗。而功率型 NTC 熱敏電阻，正是抵御浪涌電流的核心元件。但一個關鍵且常被探討的問題是： 熱敏電阻為什么要串聯在電路中？接下來我們將深入剖析其背后的原理、優勢與注意事項。從原理、工作過程、優勢及局限性等維度，深入解析功率型 NTC 熱敏電阻需串聯使用的關鍵邏輯。

一、 核心原理：負溫度系數（NTC）與串聯的必然性

NTC（Negative Temperature Coefficient）即 “負溫度系數”，其核心物理特性為電阻值隨自身溫度升高而顯著降低。在常溫（冷態）下，NTC 具備較高電阻值；當電流流過產生熱量導致溫度上升后，電阻值會急劇下降，這一特性是其實現 “動態限流” 的基礎。

串聯的電路邏輯：在電路中，要限制流過某一路的電流，最直接有效的方法就是在該回路中串聯一個電阻。這個電阻會增加回路的總阻抗，根據歐姆定律（I = V / R），在電壓不變的情況下，電阻越大，電流越小。功率型NTC正是將這兩種特性完美結合的產物。它通過串聯在主回路中，扮演一個 “智能可變電阻”的角色。

二、  串聯工作過程：從 “限流保護” 到 “低阻運行” 的動態切換

以典型電子設備的開機流程為例，串聯的 NTC 熱敏電阻會經歷 “冷態高阻限流” 與 “熱態低阻運行” 兩個關鍵階段，實現對電路的動態保護：

冷態啟動：高電阻抑制浪涌電流當設備關機或長時間未使用時，NTC 熱敏電阻處于環境溫度（冷態），此時其零功率電阻值（常溫下未通電流時的電阻）通常為幾歐姆至幾十歐姆。開機瞬間，電源電壓加在主回路兩端，由于 NTC 串聯在回路中，其高電阻成為限制電流的核心屏障，能將浪涌電流快速抑制在電路元件可承受的安全范圍內，避免元件因瞬時大電流受損。

熱態運行：低電阻保障系統效率開機成功后，持續的工作電流流過 NTC 熱敏電阻，其自身會因功率損耗（I2R）產生熱量，溫度迅速升高。隨著溫度上升，NTC 的電阻值急劇下降（穩定工作時可能降至零點幾歐姆甚至更低）。此時，極低的電阻值對主回路的正常電流、電壓影響微乎其微，幾乎不會產生額外功率損耗，確保設備在穩定運行階段保持高效。

簡言之，串聯的 NTC 熱敏電阻通過 “冷態高阻限流、熱態低阻運行” 的動態切換，實現了電子設備的 “軟啟動”，既完成開機時的浪涌防護，又不影響正常工作效率。

三、  串聯使用的關鍵優勢

功率型 NTC 熱敏電阻串聯接入電路的設計，具備多重不可替代的優勢：

（1）高效抑制浪涌電流：這是串聯使用的核心價值，可將浪涌電流降低 5-15 倍，直接保護后續電路中昂貴或關鍵的電子元件（如整流橋、繼電器），減少開機故障風險。

（2）結構簡單且成本低廉：無需復雜的控制電路或額外驅動模塊，僅需單個 NTC 元件即可實現浪涌防護功能，在保障性能的同時大幅降低硬件成本，性價比極高。

（3）高可靠性與長壽命：作為無源元件，NTC 熱敏電阻無移動部件、無復雜半導體控制結構，受外界環境干擾小，故障率低，使用壽命可與設備主體匹配。

（4）全自動無干預運行：整個浪涌抑制過程完全依賴 NTC 的物理特性（電阻隨溫度變化），無需外部信號觸發或人工控制，實現 “開機即防護、穩定即低阻” 的全自動智能保護。

四、 串聯使用的局限性與應對策略

盡管優勢突出，但串聯使用NTC也并非完美，設計中必須考慮以下局限性：

（1）恢復時間問題：如設備關機后， NTC需要一段時間冷卻，才能恢復其高阻值。如果在此期間快速重啟設備，NTC仍處于低阻態，將失去浪涌抑制能力。此時在設計時，需要根據設備的熱力學特性，規定最短的重啟間隔時間。在高可靠性或需要頻繁熱插拔的設備中，會采用“繼電器旁路”方案：在NTC將電流限制住、系統穩定后，通過一個繼電器或可控硅 將NTC短路，使其完全退出電路。這樣既解決了恢復問題，也徹底消除了運行時的功耗。

（2）自身功耗與熱管理問題：即使在穩定狀態，NTC仍有一定的阻值，會持續產生熱量消耗功率。在大電流應用中，這部分功耗不容忽視。 如果想要很好的解決此問題，我們需要精確計算穩態功耗，確保在NTC的額定功率范圍內。良好的通風和PCB布局有助于散熱。

（3）環境溫度敏感性問題：NTC的初始電阻受環境溫度影響。在極寒環境下，初始電阻過高可能導致設備無法啟動；在酷熱環境下，初始電阻過低則可能抑制效果不佳。 如果想要很好的解決可以在寬溫范圍工作的設備中，需要選擇特性合適的NTC，或考慮使用有源的恒流源啟動電路等替代方案。

五：總結

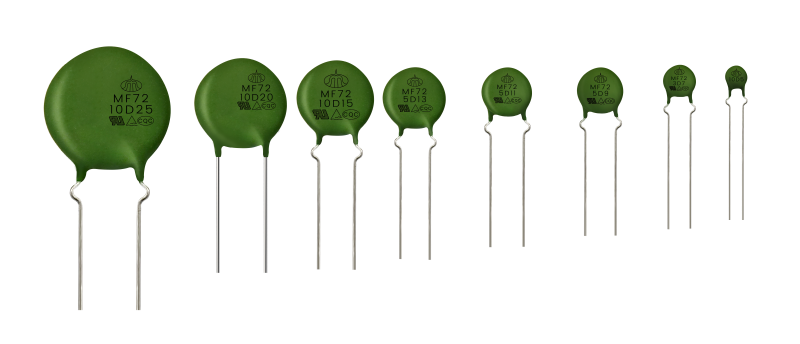

南京時恒電子科技有限公司專注生產NTC熱敏電阻器及其溫度傳感器。為您提供全系列功率型 NTC 熱敏電阻器，包括 基礎款MF72功率型NTC熱敏電阻器、升級款大功率型NTC熱敏電阻器系列MT73T-1、MT73T-2、MF73T、MF74、MF75；在產品規格與適配性上，時恒電子的功率型 NTC 熱敏電阻器片徑尺寸覆蓋 Φ3-Φ40，可精準匹配不同功率需求場景 —— 無論是抑制幾瓦小功率用電器，還是幾千瓦大功率用電器的浪涌電流，均能提供適配產品。憑借豐富的產品選擇，可滿足客戶多樣化設計需求，為各類產品穩定運行保駕護航。
